LANケーブルファインダー LT-10002

LANケーブルテスター LANCON

LT-10002製品詳細

■製品紹介

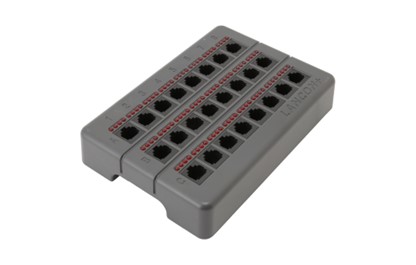

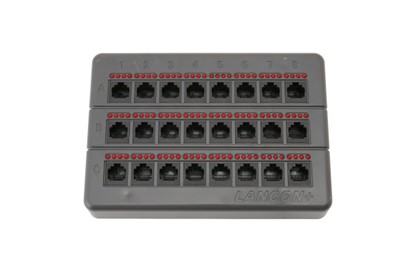

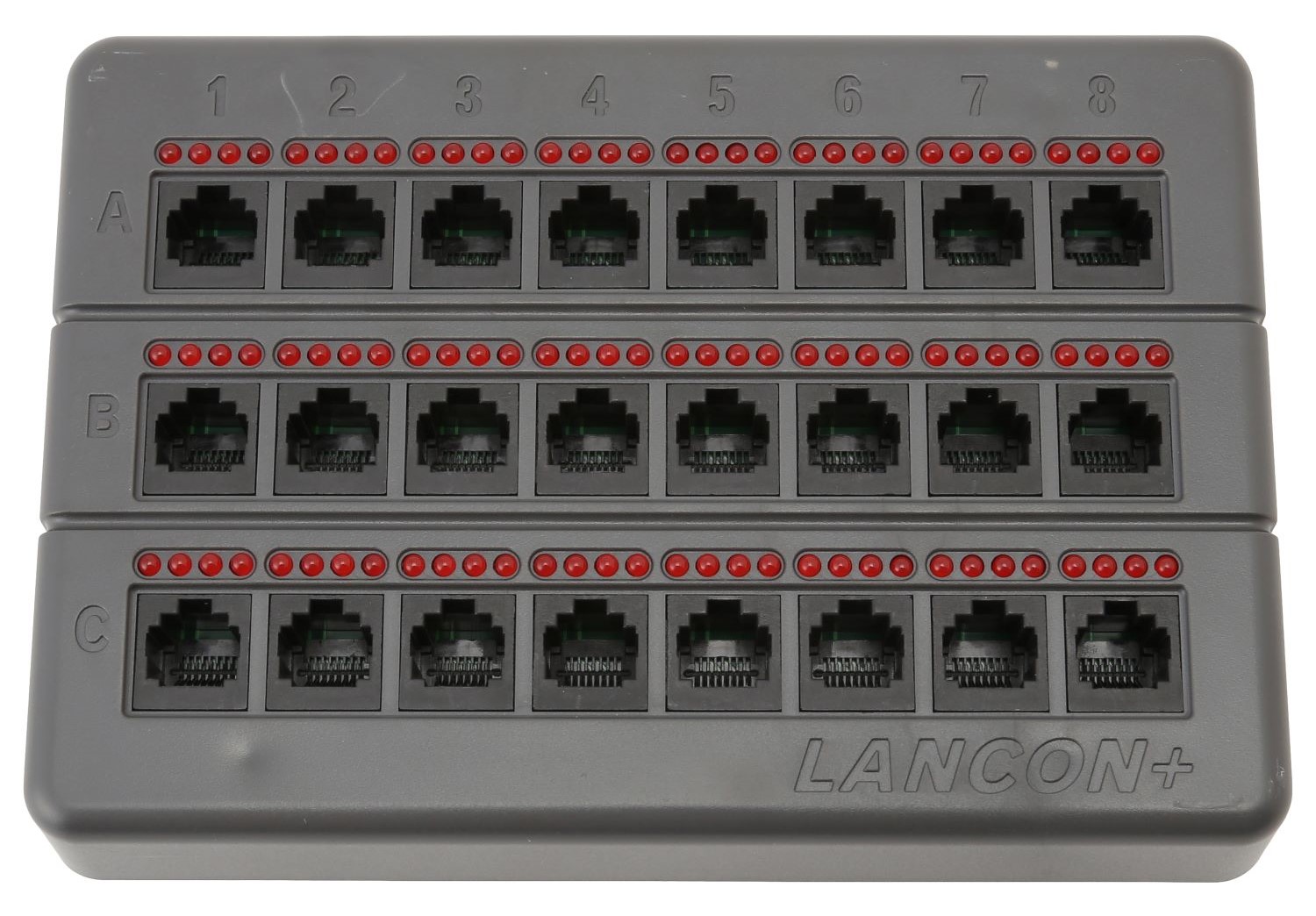

LANケーブルファインダー LANCON＋
（キャップマグネット付）
型番：LT-10002

価格：24,500円（税抜）

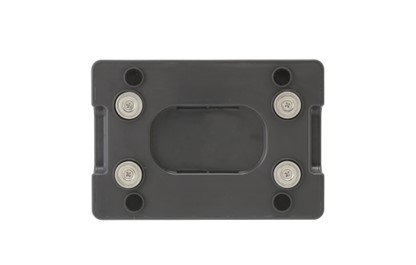

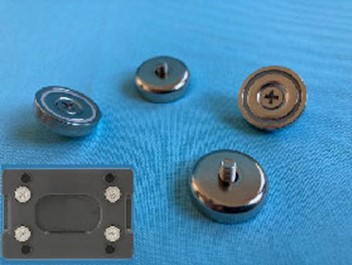

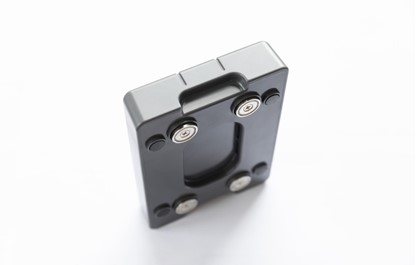

LT-10002のオプションパーツ
（キャップマグネット）
型番：LT-10012

価格：1セット4個で1,000円（税抜）
・サイズ：Φ20mm X Φ4mm X 6mm
・強力な磁力で様々な作業環境に対応

LANケーブルファインダー
LT-10002n
（キャップマグネットなし）
型番：LT-10002n
価格：23,500円（税抜）

7つの特長

1. 業界初、施工スタイルを革新
LANCON+（LT-10002）は、LAN工事を簡単かつ効率的に行うために開発された業界初のツール。 これまでのLAN工事における施工スタイルを一新しました。

2. 面倒な工程を効率化
LANケーブル配線時に発生する番号書き、編み揃え、整線などの工程は、非常に手間と時間がかかります。その煩わしい手間を省く、あるいは最小限に抑えることで、作業効率の向上と工事コストの削減を実現。配線と整線作業をスピーディかつ簡潔に行うためのソリューションを提供します。

3. 最大24回線に対応、複数台運用も可能
LANCON+（LT-10002）1台で、最大24回線の対応が可能です。 工事の規模に応じて複数台を併用することもでき、現場に柔軟に対応します。

4. テスターとの併用で効率UP
LANCONシリーズのLT-10001との併用（子機として）で、ケーブルファインダー・ケーブルチェック・整線を同時進行できます。

5. FLUKE製アナライザーにも対応
FLUKE社のDTX-1800、DSX-5000などのCable Analyzerと併用することで、LANケーブルファインダーとしても使用可能です。

6. 現場対応力を高めるオプション
オプションパーツとして強力なキャップマグネットを装着可能で、多様な作業環境に対応できます。

7. 小型・軽量で使いやすい
コンパクトな設計なので、携帯に便利で操作も簡単。 応用範囲も広く、LAN工事におけるベストな選択といえるでしょう。

仕様

寸法：幅173 mm×奥行き33 mm×高さ120 mm
型名：LANケーブルファインダー　LANCON＋
型番：LT-10002
重量：約336g
ポート数：24

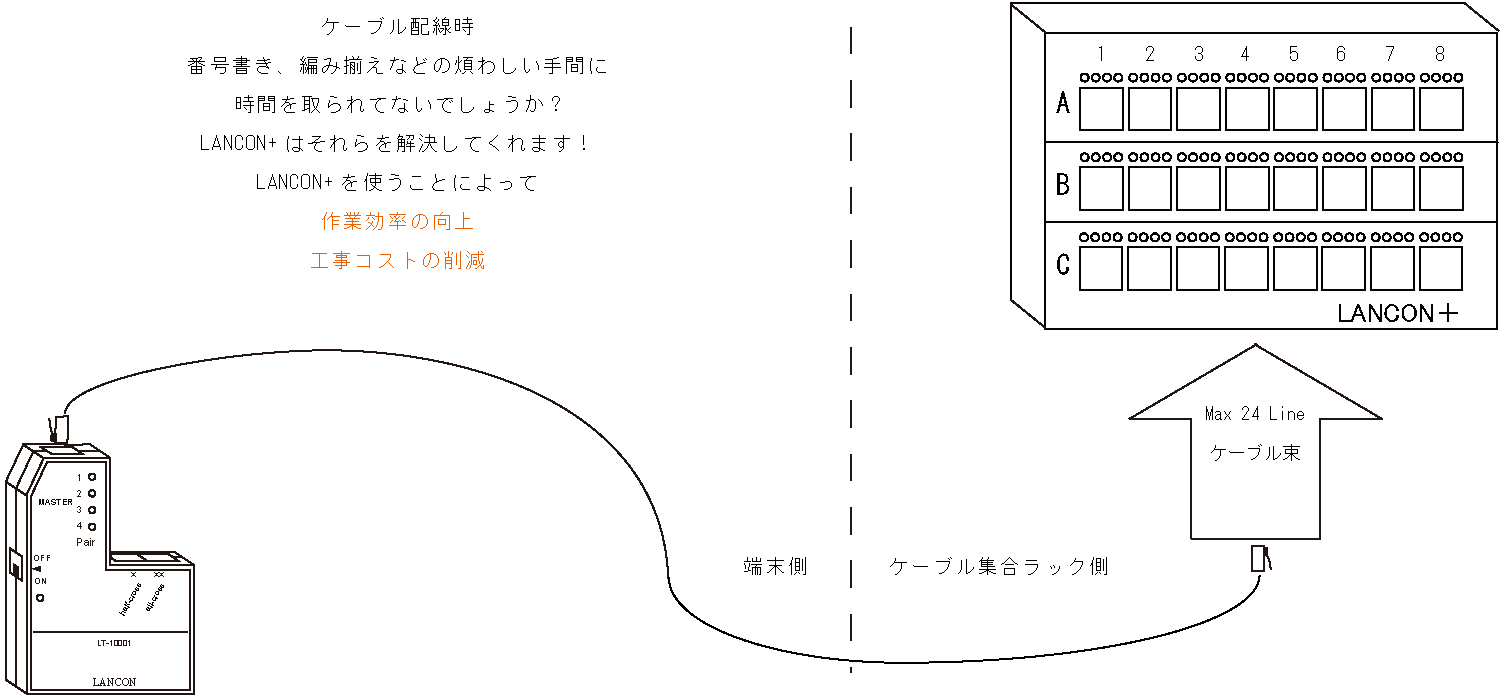

使用方法紹介

LANCON＋は LAN工事をもっと簡単に効率的にするために開発された業界初の道具です。

ネットワークシステムのケーブル集合ラック側は、ケーブルが集まる場所であり、配線・整線はLAN工事の中でも極めて重要かつ大変な工程です。

LANCON+を使えば、ケーブル配線時の番号書き、編み揃えなどの煩わしい手間を省いたり、最小限に抑えたりすることで、配線と整線作業をすばやく、きれいに行うことができます。

下記に使用方法の一例を挙げますので、ご参考ください。

若番順にケーブルに番号を振らずに配線を行います。
ケーブル配線の途中で、集合ラック側にて、1～24、25～48…のように24本ごとにケーブルを束ねてグループ分けしながら作業を進めていきます。
測定の際は、若い番号の束からLANCON+にケーブルを差し込みます。
一方、端末側では、LANCONシリーズのLT-10001の親機（MASTER）またはFLUKE社の測定器に、決められたケーブルの若い番号からケーブルを接続してください。
LT-10001の場合、LT-10002は通常の子機として機能します。
FLUKEの場合は、端末側の測定器のテストボタンを押すと、ラック側（LANCON+）のいずれかのポートが点灯します。
その点灯したケーブルをLANCON+から抜き、もう一方のFLUKE測定器に差し替えることで、測定は自動的に進行していきます。

ケーブルファインダー・ケーブルチェック・整線・搭載を同時に行えるだけでなく、配線時の番号書きや編み揃えといった手間を省くことにより、作業効率は格段に向上します。

また、使い方によっては、さまざまな場面で活躍できる汎用性の高いツールです。
